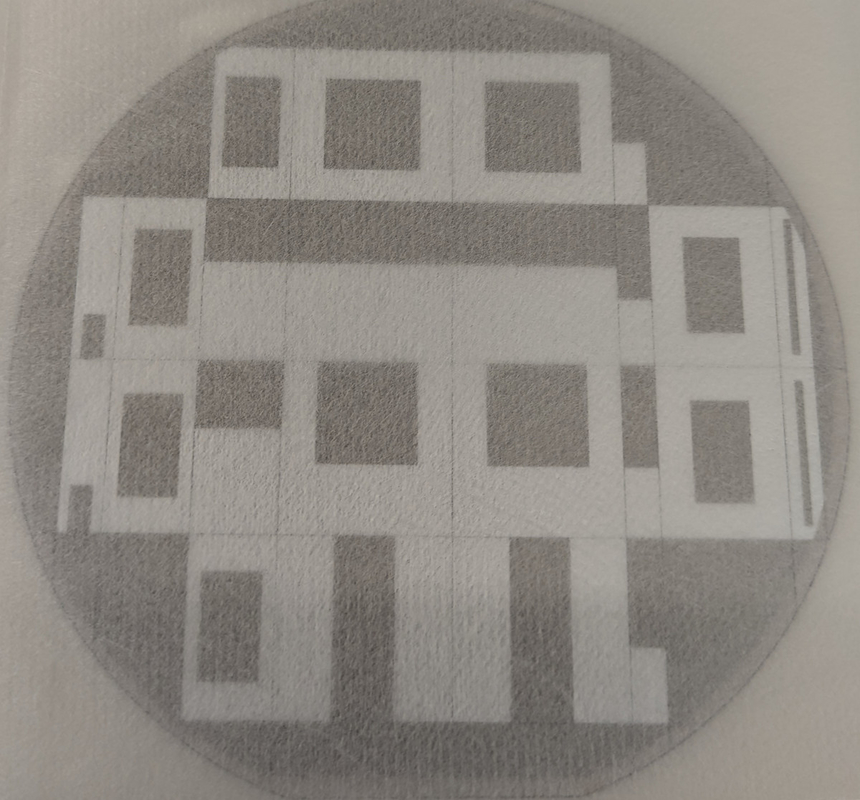

• Επαναστατική κατασκευή τσιπ καινοτομία ακριβείας και αριστεία Piezoelectric Wafer
Επαναστατική κατασκευή τσιπ καινοτομία ακριβείας και αριστεία Piezoelectric Wafer

Επαναστατική κατασκευή τσιπ καινοτομία ακριβείας και αριστεία Piezoelectric Wafer

Λεπτομέρειες:

Place of Origin: China
Μάρκα: CQTGROUP
Πιστοποίηση: ISO:9001, ISO:14001
Model Number: Chip Fabrication

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity: 1 pcs
Τιμή: Διαπραγματεύσιμα
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 10000 pcs/Month
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Product: Chip Fabrication materials: LiNbO₃,LiTaO₃,Crystal Quartz,Glass,Sapphire etc.
Type of service: Lithography,Etching,Coating, Bonding Lithography: EBL Proximity Lithograph oStepper Lithography
Bonding: Anodic Bonding,Eutectic Bonding,LPCVD/PECVD/ALD Coating: Electron Beam Evaporation/Magnetron Sputtering/LPCVD/PECVD/ALD
Επισημαίνω:

Πιεζοηλεκτρική πλάκα ακριβείας

,

Πιεζοηλεκτρική πλάκα κατασκευής τσιπ

Περιγραφή προϊόντων

Επαναστατική κατασκευή τσιπ καινοτομία και αριστεία





Στην πρώτη γραμμή των προηγμένων υπηρεσιών χύτευσης τσιπ, ενισχύουμε την καινοτομία μετατρέποντας τις ιδέες σχεδιασμού σας σε συσκευές υψηλής απόδοσης ημιαγωγών και MEMS.Με προηγμένες εγκαταστάσεις και μια ομάδα έμπειρων ειδικώνΑπλώς δώστε τα σχέδια σχεδιασμού και τις προδιαγραφές σας.Και εμείς αναλαμβάνουμε τα υπόλοιπα παραδίδοντας ακριβώς κατασκευασμένα πλακίδια και εξαρτήματα που πληρούν τα πιο απαιτητικά πρότυπα.



Το εκτεταμένο χαρτοφυλάκιο υλικών πλακών μας περιλαμβάνειΝιοβατικό λιθίου (LiNbO)),Τανταλάτη λιθίου (LiTaO)),Μοναδικό Κρυστάλλινο Κουαρτς,Γυαλί πυριτίου λιωμένο,Βόροσιλικωμένο γυαλί (BF33),Γυαλί από σόδα και ασβέστη,Πλακέτες από πυρίτιο, καιΑσπρουλίνη, επιτρέποντάς μας να υποστηρίξουμε ένα ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες.



Τεχνολογίες επεξεργασίας αιχμής

  • Λιθογραφία:
    • Λιθογραφία ακτίνας ηλεκτρονίων (EBL)Ιδανικό για τη δημιουργία προτύπων υπερυψηλής ανάλυσης, επιτρέποντας νανοβαθμικά χαρακτηριστικά για προηγμένες φωτονικές και κβαντικές συσκευές.
    • Λιθογραφία εγγύτητας: Αποδοτική από πλευράς κόστους λύση για μικρορευστικά τσιπ και αισθητήρες MEMS.
    • Λιθογραφία με βήμα: Υψηλής απόδοσης, υψηλής ακρίβειας διαμόρφωση για πλακίδια μεγάλης έκτασης, ιδανική για ολοκληρωμένα κυκλώματα (IC) και οπτικά εξαρτήματα.
  • Έξοδος:
    • Έξοδος από το έδαφος: Παρέχει ομαλή, ανισοτροπική χαρακτική για συσκευές υψηλής ακρίβειας οπτικών και ακουστικών κυμάτων.
    • Βαθιά αντιδραστική εικόνα ιόντων (DRIE): Επιτρέπει δομές υψηλής αναλογίας όψεων για επιταχυντήρια MEMS, γυροσκόπια και αισθητήρες αδράνειας.
    • Αντιδραστική εικόνα ιόντων (RIE): Πολυδιάστατη χαρακτική για τρανζίστορ λεπτής ταινίας (TFT) και μικρορευστικά κανάλια.
  • Επιχρισμός:
    • Εξάτμιση δέσμης ηλεκτρονίων: Αποθέματα λεπτών ταινιών υψηλής καθαρότητας για οπτοηλεκτρονικές συσκευές και υπεραγώγιμα κυκλώματα.
    • Επικαιροποίηση του ηλεκτρονικού εξοπλισμού: Παράγει ομοιόμορφες επικάλυψεις για φίλτρα ραδιοσυχνοτήτων, συσκευές SAW και προστατευτικά στρώματα.
    • Επικαιροποιημένα συστήματα για την αντιμετώπιση της LPCVD: Προηγμένες τεχνικές εναπόθεσης για διηλεκτρικά στρώματα, παθητικοποίηση και νανοδομημένες επικαλύψεις.
  • Σύνδεση:
    • Ανωδική σύνδεση: Δημιουργεί ερμητικές σφραγίδες για τους αισθητήρες πίεσης MEMS και τις μικρορευστικές συσκευές.
    • Ευτεκτικός δεσμός: εξασφαλίζει ισχυρές διασυνδέσεις χαμηλής αντίστασης για ηλεκτρονικά συστήματα ισχύος και συσκευασίες LED.
    • Συμπλέκτης/συνδέσεις σύρματος: Παρέχει ευέλικτες λύσεις για υβριδική ολοκλήρωση και συσκευασία IC.
  • Αδυναμώνοντας, Κόβοντας και Στρίβοντας:
    • Στρίψιμο και αραιοποίηση με ακρίβεια: Επιτυγχάνει εξαιρετικά λεπτές πλάκες για ευέλικτα ηλεκτρονικά και προηγμένες συσκευασίες.
    • Τρίψιμο και κοπήΔυνατότητα καθαρού, ακριβούς διαχωρισμού των πινέλων για διακυμάνσεις και συσκευές MEMS.
    • Στριβή με λέιζερ: Δημιουργεί μικρο-διαύλους και διαύλους μέσω πυριτίου (TSVs) για 3D ολοκλήρωση και διασυνδέσεις.

Ιστορίες επιτυχίας: Μετατροπή ιδεών σε πραγματικότητα

Η αποδεδειγμένη εμπειρογνωμοσύνη μας επέτρεψε πρωτοποριακές καινοτομίες σε πολλούς κλάδους:

  • Συσκευές επιφανειακού ακουστικού κύματος (SAW): Κατασκευή φίλτρων και αισθητήρων SAW υψηλής απόδοσης για επικοινωνίες 5G και εφαρμογές IoT.
  • Μετασχηματιστές δακτυλικών νιοβατικού λιθίου: Παρέχονται υπερευαίσθητοι μετασχηματιστές για κβαντικές υπολογιστές και φωτονικά κυκλώματα.
  • Μικρορευστειακά τσιπ: Ενεργοποιημένες λύσεις εργαστηρίου σε τσιπ για βιοϊατρική διάγνωση και ανακάλυψη φαρμάκων.
  • Μετακινητήρες και γυροσκόπια MEMS: Κατασκευή αισθητήρων αδρανείας υψηλής ακρίβειας για συστήματα αυτοκινήτων και αεροδιαστημικών.
  • Οπτικοί οδηγοί κυμάτων: Κατασκευασμένοι κυματοδείκτες χαμηλής απώλειας για ολοκληρωμένα συστήματα φωτονικής και LiDAR.

Γιατί να επιλέξετε εμάς;

  • Τελικές Λύσεις: Από τη διαβούλευση σχεδιασμού μέχρι την τελική συσκευασία, παρέχουμε απρόσκοπτη υποστήριξη για τα έργα σας.
  • Πολυδιάστατη Υλική: Πρόσβαση σε ένα ευρύ φάσμα υλικών πλακών για διάφορες εφαρμογές.
  • Προηγμένες τεχνολογίεςΧρησιμοποιώντας τις τελευταίες τεχνικές κατασκευής για να παρέχουν ανώτερη απόδοση.
  • Αποδεδειγμένη εξειδίκευση: Ένα ιστορικό επιτυχημένων έργων σε διάφορες βιομηχανίες, από τις τηλεπικοινωνίες έως την υγειονομική περίθαλψη.

Συνεργαστείτε μαζί μας για να ξεκλειδώσετε το πλήρες δυναμικό των σχεδίων σας.Είμαστε ο έμπιστος συνεργάτης σας στην καινοτομίαΑς επαναπροσδιορίσουμε το μέλλον της τεχνολογίας μαζί.
