4 γκοφρέτα ίντσας LNOI που επιτυγχάνει τη συμπαγή φωτονιακή ολοκλήρωση
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | BonTek |
| Πιστοποίηση: | ISO:9001, ISO:14001 |
| Αριθμό μοντέλου: | Γκοφρέτα LNOI |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 25 ΤΕΜ |
|---|---|
| Τιμή: | $2000/pc |
| Συσκευασία λεπτομέρειες: | Η συσκευασία βάζων κασετών, σκουπίζει με ηλεκτρική σκούπα σφραγισμένος |
| Χρόνος παράδοσης: | 1-4 εβδομάδες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 50000 PCS/Month |
|
Λεπτομερής ενημέρωση |
|||
| Προϊόν: | LiNbO3 στο μονωτή | Διάμετρος: | 4 ίντσα, Φ100mm |
|---|---|---|---|
| Τοπ στρώμα: | Νιοβικό λίθιο | Τοπ πάχος: | 300~600nm |
| Έκθεση στην ηλιακή ακτινοβολία: | SiO2 θερμικό οξείδιο | Πάχος έκθεσης στην ηλιακή ακτινοβολία: | 2000±15nm 3000±50nm 4700±100nm |
| Υπόστρωμα: | πυρίτιο | Εφαρμογή: | Οπτικοί κυματοδηγοί και Microwaveguides |
| Επισημαίνω: | Πιεζοηλεκτρική γκοφρέτα LNOI,4 γκοφρέτα ίντσας LNOI,300nm LiNbO3 στο μονωτή |
||
Περιγραφή προϊόντων
Επίτευξη της συμπαγούς φωτονιακής ολοκλήρωσης με τις γκοφρέτες 4-ίντσας LNOI
LNOI αντιπροσωπεύει Niobate λίθιου στο μονωτή, ο οποίος είναι μια εξειδικευμένη τεχνολογία υποστρωμάτων που χρησιμοποιείται στον τομέα του ενσωματωμένου photonics. Τα υποστρώματα LNOI κατασκευάζονται με τη μεταφορά ενός λεπτού στρώματος niobate λίθιου (LiNbO3) του κρυστάλλου επάνω σε ένα μονώνοντας υπόστρωμα, χαρακτηριστικά διοξείδιο πυριτίου (SiO2) ή νιτρίδιο πυριτίου (Si3N4). Αυτή η τεχνολογία προσφέρει τα μοναδικά πλεονεκτήματα για την ανάπτυξη των συμπαγών και υψηλής απόδοσης φωτονιακών συσκευών.
Η επεξεργασία των υποστρωμάτων LNOI περιλαμβάνει τη σύνδεση ενός λεπτού στρώματος LiNbO3 επάνω σε ένα στρώμα μόνωσης χρησιμοποιώντας τις τεχνικές όπως την γκοφρέτα που συνδέει ή ιονικός-που κόβει. Αυτό οδηγεί σε μια δομή όπου LiNbO3 αναστέλλεται σε ένα non-conductive υπόστρωμα, που παρέχει την ηλεκτρική απομόνωση και που μειώνει τις οπτικές απώλειες κυματοδηγού.
Εφαρμογές LNOI:
- Ενσωματωμένο Photonics
- Οπτική επικοινωνία
- Αντίληψη και μετρολογία
- Κβαντική οπτική
| Γκοφρέτα LNOI | |||

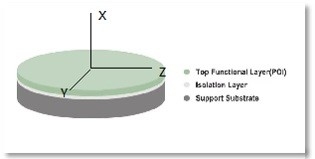

| Δομή | LN/SiO2/Si | LTV/PLTV | < 1="">∗ 5 χιλ.2)/95% |
| Διάμετρος | Φ100 ± 0,2 χιλ. | Άκρη Exclution | 5 χιλ. |
| Πάχος | 500 ± 20 μm | Τόξο | Μέσα σε 50 μm |
| Αρχικό επίπεδο μήκος | 47.5 ± 2 χιλ. 57.5 ± 2 χιλ. |
Τακτοποίηση ακρών | 2 ± 0,5 χιλ. |
| Γκοφρέτα Beveling | Τύπος Ρ | Περιβαλλοντικός | Rohs 2,0 |
| Τοπ στρώμα LN | |||
| Μέσο πάχος | 400/600±10 NM | Ομοιομορφία | < 40nm=""> |
| Δείκτης διάθλασης | κανένα > 2,2800, ΝΕ < 2=""> | Προσανατολισμός | Χ άξονας ± 0.3° |
| Βαθμός | Οπτικός | RA επιφάνειας | < 0=""> |
| Ατέλειες | >1mm κανένας ≦1χιλ.μέσασε300σύνολο |
Απελασματοποίηση | Κανένας |
| Γρατσουνιά | >1cm κανένας ≦1cmμέσασε3 |
Αρχικό επίπεδο | Κάθετος στον άξονα ± 1° +Y |
| Απομόνωση SiO2 στρώμα | |||
| Μέσο πάχος | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | Ομοιομορφία | <> |
| Υπέροχος. Μέθοδος | Θερμικό οξείδιο | Δείκτης διάθλασης | 1.45-1.47 @ 633 NM |
| Υπόστρωμα | |||
| Υλικό | Si | Προσανατολισμός | <100> ± 1° |
| Αρχικός επίπεδος προσανατολισμός | <110> ± 1° | Ειδική αντίσταση | > 10 kΩ·εκατ. |
| Μόλυνση πίσω πλευρών | Κανένας ορατός λεκές | Πίσω πλευρά | Χαράξτε |
