Το Ζ Χ έκοψε τον οπτικό βαθμό κρυστάλλων γκοφρετών LiNbO3 και οι δύο πλευρές στίλβωση
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BonTek |
| Πιστοποίηση: | ISO:9001, ISO:14001 |
| Αριθμό μοντέλου: | LiNbO3 (LNC) |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2 PC |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |

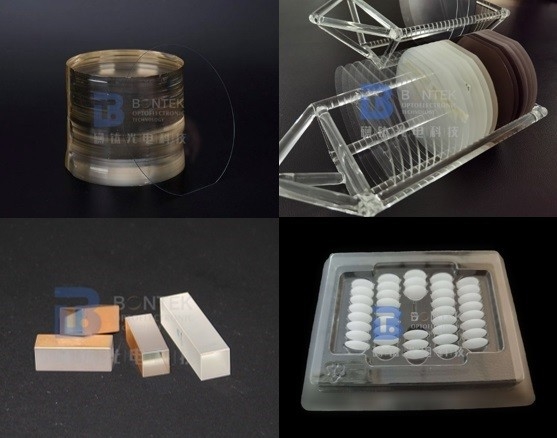

| Συσκευασία λεπτομέρειες: | Η συσκευασία βάζων κασετών, σκουπίζει με ηλεκτρική σκούπα σφραγισμένος |
| Χρόνος παράδοσης: | 1-4 εβδομάδες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10000 PCS/Month |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό: | LiNbO3 γκοφρέτα κρυστάλλου | Τύπος: | Οπτικός βαθμός |
|---|---|---|---|
| Διάμετρος: | 4inch, 6inch, 8 ίντσα | Προσανατολισμός: | Χ-περικοπή, ζ-περικοπή |
| Πυκνά: | 350um, 500um | Τύπος επιφάνειας: | Και οι δύο πλευρές στίλβωση |
| Τραχύτητα: | Ra<5 Angstrom | Εφαρμογή: | Οπτική συσκευή |
| Επισημαίνω: | Χ κόψτε την γκοφρέτα LiNbO3,Και τα δύο πολωνικά LiNbO3 κρύσταλλα πλευρών,Οπτική γκοφρέτα κρυστάλλου LiNbO3 |
||
Περιγραφή προϊόντων

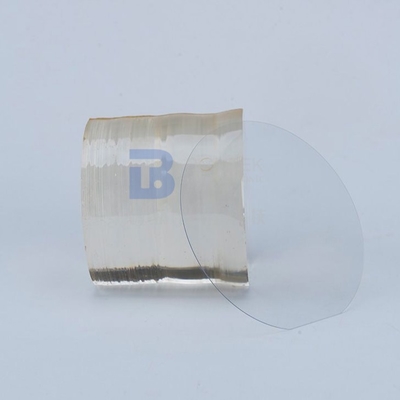

Οπτικός βαθμός γκοφρετών κρυστάλλων Χ-περικοπών LiNbO3 ζ-περικοπών και οι δύο πλευρές στίλβωση
Η υγιής ταχύτητα για τα διαμήκη κύματα σε LiNbO3 που διαδίδει κατά μήκος των κύριων αξόνων είναι για την ζ-κατεύθυνση, 7.271*10^5 cm/s για την Υ-κατεύθυνση, 6.549*10^5 cm/s και για την Χ-κατεύθυνση, 6.580*10^5 cm/s.32, 43,44 που εφαρμόζει αυτές τις τιμές στην περίπτωση ενός κρυστάλλου Υ-περικοπών LNO 10*10*0.5 mm3, ο τρόπος extensional πάχους πρέπει να εμφανιστεί σε 6,58 MHZ. Η πιό στενή παρατηρηθείσα αιχμή είναι κεντροθετημένη σε μια ελαφρώς χαμηλότερη συχνότητα 6,34 MHZ, τα οποία μπορούν να εξηγηθούν συνεπεία της επίδρασης στερέωσης των φύλλων αλουμινίου Metglas. Οι υπολογισμένες αντηχήσεις extensional μήκους κατά μήκος των κατευθύνσεων Χ και Ζ (kHz 327,5 και kHz 363,5, αντίστοιχα) μπορούν να αποδοθούν στις αιχμές που παρατηρούνται στο kHz 314 και το kHz 355.
|
Υλικό |
γκοφρέτα 4inch 6inch 8inch LiNbO3 LNC |
|
Προσανατολισμός |
Ζ-περικοπή ή Χ-περικοπή |
|
Η επιφάνεια τελειώνει |
Διπλή στιλβωτική ουσία πλευρών (DLP/SLP/SSP/DSP όλα διαθέσιμα) |
|
Πάχος |
0.35mm, 0.50mm, 1.00mm |
|
TTV |
< 5=""> |
|
ΤΟΞΟ |
± 30um |
|
Στρέβλωση |
< 40=""> |
|
Επίπεδα προσανατολισμού |
Ημι τυποποιημένη εγκοπή |
|
Γυαλισμένο δευτερεύον RA |
RA τραχύτητας<5a> |
|
Κριτήρια πίσω πλευράς |
RA τραχύτητας: 0.51.0µm GC#1000 |
|
Στρογγυλοποίηση ακρών |
Υποχωρητικός με τα ΗΜΙ πρότυπα M1.2/αναφερθείτε σε IEC62276 |
|
Κρύσταλλο Sturucture |
Τρίγωνη, διαστημική ομάδα R3c, ομάδα 3m σημείου |
|
Σημείο τήξης |
1253℃ |
|
Σκληρότητα Mohs |
5 |
|
Πυκνότητα |
4.64g/cm3 |
|
Υγροποίηση |
Κανένας |
|
Οπτική ομοιογένεια |
~5x10-5/cm |
|
Σειρά διαφάνειας |
420-5200nm |
|
Συντελεστής απορρόφησης |
~0.1%/cm @1064nm |
|
Διαθλαστικοί δείκτες @1064nm |
ΝΕ =2.146, κανένα = το 2.220@1300nm ΝΕ =2.156, κανένα = το 2.232@1064nm ΝΕ =2.203, κανένα = το 2.286@632.8nm |
|
Συντελεστές θερμικής επέκτασης (σε 25℃) |
το //a, 2.0x10-6/K το //a, 2.2x10-6/K |
|
Συντελεστές θερμικής αγωγιμότητας |
38 W/m/K σε 25℃ |
|
Θερμικοί οπτικοί συντελεστές |
dno/dT =-0.874 Χ 10-6/Kκατά1.4μm dne/dT =39.073 Χ 10-6/Kκατά1.4μm |
|
Οι εξισώσεις Sellmeier (λ σε μm) |
κανένα 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 ΝΕ 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
Έλεγχος αποδοχής
- Το προϊόν είναι εύθραυστο. Το έχουμε συσκευάσει επαρκώς και το έχουμε ονομάσει εύθραυστο. Παραδίδουμε μέσω των άριστων εσωτερικών και διεθνών σαφών επιχειρήσεων για να εξασφαλίσουμε ποιότητα μεταφορών.
- Μετά από να λάβει τα αγαθά, παρακαλώ χειριστείτε με προσοχή και ελέγξτε εάν το εξωτερικό χαρτοκιβώτιο είναι σε καλή κατάσταση. Προσεκτικά ανοίξτε το εξωτερικούς χαρτοκιβώτιο και τον έλεγχο εάν τα κιβώτια συσκευασίας είναι στην ευθυγράμμιση. Πάρτε μια εικόνα προτού να τους πάρετε έξω.
- Παρακαλώ ανοίξτε vacuum package σε ένα καθαρό δωμάτιο όταν τα προϊόντα πρόκειται να εφαρμοστούν.
- Εάν τα προϊόντα βρίσκονται χαλασμένα κατά τη διάρκεια του αγγελιαφόρου, παρακαλώ πάρτε μια εικόνα ή καταγράψτε ένα βίντεο αμέσως. Μην πάρτε τα χαλασμένα προϊόντα από το συσκευάζοντας κιβώτιο! Μας ελάτε σε επαφή με αμέσως και θα λύσουμε το πρόβλημα καλά.
