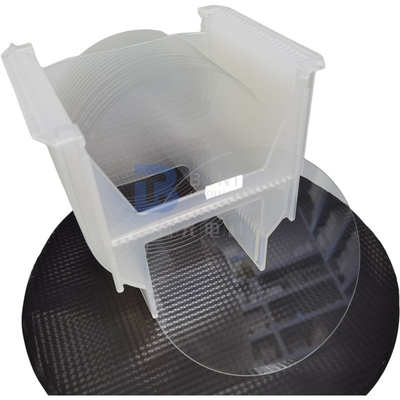

4» 6» 8» ΠΡΙΟΝΙ κρυστάλλου ημιαγωγών γκοφρετών ενιαίου κρυστάλλου/οπτικός βαθμός
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | BonTek |
| Πιστοποίηση: | ISO:9001 |
| Αριθμό μοντέλου: | Χαλαζίας ενιαίου κρυστάλλου |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Κασέτα/βάζο, που τίθεται σε ένα χαρτοκιβώτιο με τον αφρό PE. |
| Χρόνος παράδοσης: | 1-4 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 100000 κομμάτια/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό: | Χαλαζίας ενιαίου κρυστάλλου | Μέγεθος: | 2», 3», 4», 6», 8» ή όπως απαιτείται |
|---|---|---|---|
| Γωνία κοπής: | Χ, Υ, Ζ, BT, ST, BT, SC, Κ.ΛΠ. | Πάχος: | 0.08mm - 10mm |
| Επιφάνεια: | Η διπλή δευτερεύουσα στιλβωτική ουσία, ενιαία δευτερεύουσα στιλβωτική ουσία, περιτύλιξη, χαράζει | Εφαρμογή: | έλεγχος συχνότητας/επιλογή συχνότητας/QMEMS |
| Σπόρος: | Χωρίς κουκούτσια/Withseed | Βαθμός: | SAW / Οπτικό |
| Υψηλό φως: | 8» γκοφρέτα ενιαίου κρυστάλλου,4» κρύσταλλο ημιαγωγών,6» γκοφρέτα ενιαίου κρυστάλλου |
||
Περιγραφή προϊόντων
4» 6» 8» ΠΡΙΟΝΙ κρυστάλλου ημιαγωγών γκοφρετών ενιαίου κρυστάλλου/οπτικός βαθμός
Οι γκοφρέτες/τα κενά χαλαζία ενιαίου κρυστάλλου αποτελούνται από το συνθετικό κρύσταλλο χαλαζία. Έχει την καλή πιεζοηλεκτρική επίδραση και χρησιμοποιείται ευρέως στον έλεγχο συχνότητας συγχρονισμού, την επιλογή συχνότητας και QMEMS. Άλλες εφαρμογές περιλαμβάνουν VCXO, TCXO, OCXO κ.λπ.
Υλικά χαρακτηριστικά
|
Υλικό |
Piezo/οπτικός βαθμός |
|
Q-αξία |
Ελάχιστο 1.8x10^6, 2.4x10^6 στα πρότυπα IEC 3.0x10^6 |
|
ECD |
Max 2 το /c ㎡, 10/c㎡, ανώτατο 30/c㎡, ανώτατο 100/c㎡, ανώτατο 300/c㎡ Σκουπισμένος χαλαζίας |
|
Πυκνότητα συνυπολογισμών |
Ia, Ib, Ι, ΙΙ, ΙΙΙ βαθμοί |
|
Σκουπισμένος |
Και καθαρό Ζ και φραγμός Υ διαθέσιμος, με ή χωρίς σκουπισμένο χαλαζία |
Ικανότητα επεξεργασίας - κενά
| Τύπος περικοπών (προσανατολισμός) | Χ, Υ, Ζ, BT, CT, ET, DT, GT, NT, FC, SC, IT, ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΕΠΕΙΔΉ, ST, ΑΜ TS, NT RT, LC…, Κ.ΛΠ. |
| Ανοχή γωνίας (±) | Γωνία θήτα: ±5 ″, ±10 ″, ±15 ″, ±30 ″, ±1 ′, ±2 ′,…, κ.λπ. |
| Phi γωνία: ±5 ′, ±10 ′, ±15 ′, ±30 ′,…, κ.λπ. | |
| Μέγεθος | Κύκλος (3.0mm~8»)/τετραγωνικό (1.6x1.6mm~48x48mm ή μεγαλύτερος)/SMD (1.2x2.4mm ανωτέρω) |
| Ανοχή μεγέθους (±) | ±0.01mm, +/--0.005mm, +/--0.0005mm, σύμφωνα με το μέγεθος |
| Πάχος συχνότητας | 1 MHZ μέχρι 54Mhz για την -περικοπή θεμελιώδη Μέχρι 70Mhz από τη χαρακτική |
| Επίπεδος | Ανά ζητούμενος: το επίπεδο θα είναι κάθετο στον άξονα Χ μέσα σε ±10 βαθμός |
| Λήξη επιφάνειας | #1000 (9u) #2000 (7u) #3000 (5u) #4000 (3u) (SIC) Γυαλισμένος (οξείδιο δημήτριου) & χαραγμένος πρότυπα |
| Αρμονικός ήχος | Θεμελιώδης Τρίτος αρμονικός ήχος (3$ος) Πέμπτος αρμονικός ήχος (5ος) |
| Χάραξη περιγράμματος (διοπτρική) | Επιπεδο-κυρτός: 0,5 διοπτρικός αμφίκυρτος dioptric~10: 10 dioptric~15 διοπτρικά |
Ικανότητα επεξεργασίας - γκοφρέτες
| Διάμετρος | 3» (76.2mm) | 4» (100mm) | 6» (150mm) | 8» (200mm) |
| Πάχος | 0.08mm ελάχιστος-επάνω | 0.10mm ελάχιστος-επάνω | 0.20mm λ. - επάνω | 0.35mm λ. |
| Αρχικό επίπεδο | 22mm | 32mm | 42.5mm | 57.5mm ή εγκοπή |
| Επιφάνεια | LTV (5mmx5mm) | <1> | TTV | <1> |
| Τόξο | -30 |
Στρέβλωση | <40> | |
| Τύπος επιφάνειας | SSP/DSP | Κριτήρια ακρών | R=0.2mm ή Bullnose | |
| Γυαλισμένο δευτερεύον RA | <0> | Κριτήρια πίσω πλευράς | 0.20.5µm ή όπως προσαρμόζεται |
Έλεγχος αποδοχής
1. Το προϊόν είναι εύθραυστο. Το έχουμε συσκευάσει επαρκώς και το έχουμε ονομάσει εύθραυστο. Παραδίδουμε μέσω των άριστων εσωτερικών και διεθνών σαφών επιχειρήσεων για να εξασφαλίσουμε ποιότητα μεταφορών.
2. Μετά από να λάβει τα αγαθά, παρακαλώ χειριστείτε με προσοχή και ελέγξτε εάν το εξωτερικό χαρτοκιβώτιο είναι σε καλή κατάσταση. Προσεκτικά ανοίξτε το εξωτερικούς χαρτοκιβώτιο και τον έλεγχο εάν τα κιβώτια συσκευασίας είναι στην ευθυγράμμιση. Πάρτε μια εικόνα προτού να τους πάρετε έξω.
3. Παρακαλώ ανοίξτε vacuum package σε ένα καθαρό δωμάτιο όταν τα προϊόντα πρόκειται να εφαρμοστούν.
4. Εάν τα προϊόντα βρίσκονται χαλασμένα κατά τη διάρκεια του αγγελιαφόρου, παρακαλώ πάρτε μια εικόνα ή καταγράψτε ένα βίντεο αμέσως. Μην πάρτε τα χαλασμένα προϊόντα από το συσκευάζοντας κιβώτιο! Μας ελάτε σε επαφή με αμέσως και θα λύσουμε το πρόβλημα καλά.
